LAPORAN AKHIR MODUL 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Prinsip Kerja

3. Video Percobaan

4. Analisa

5. Download File

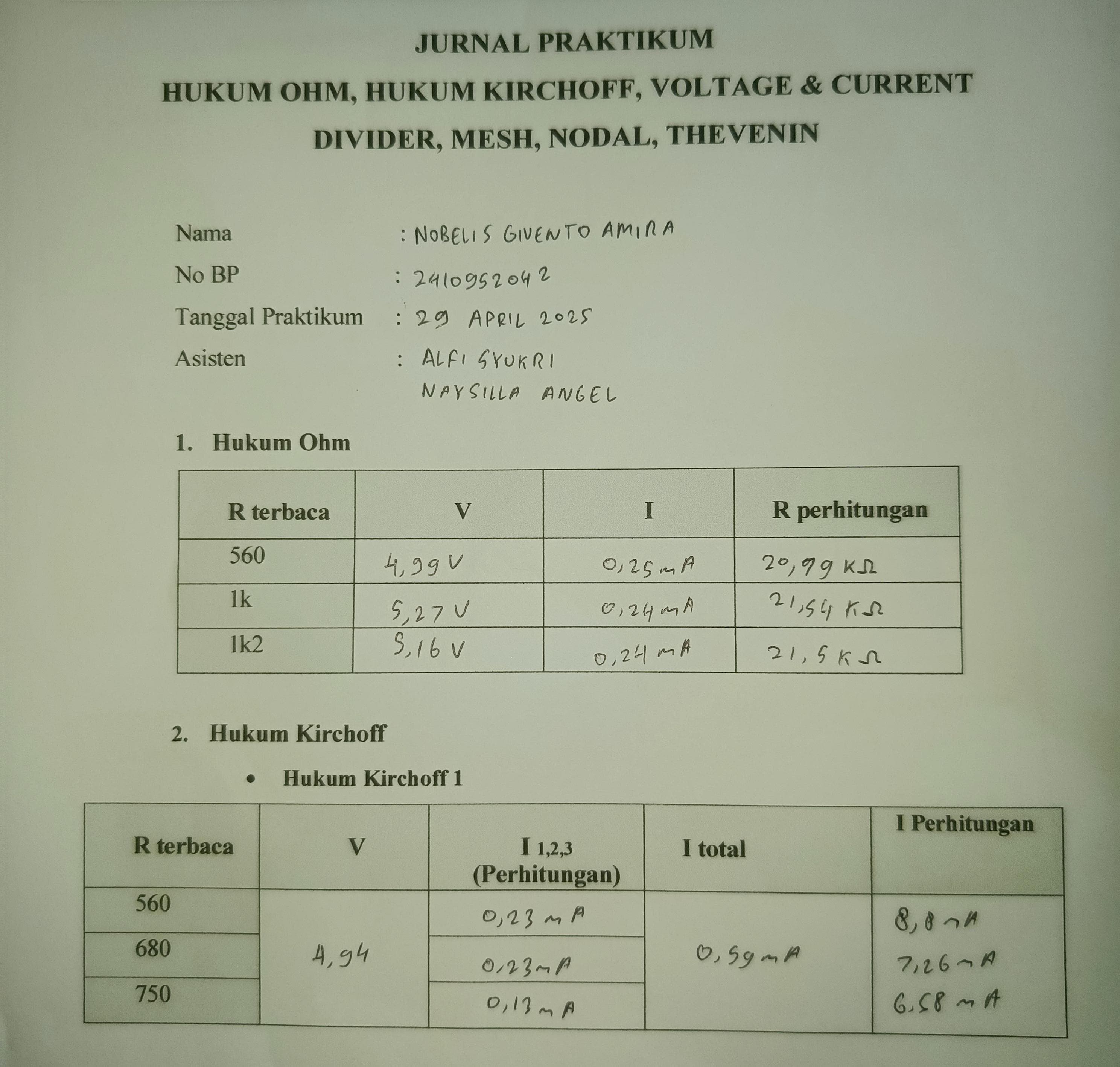

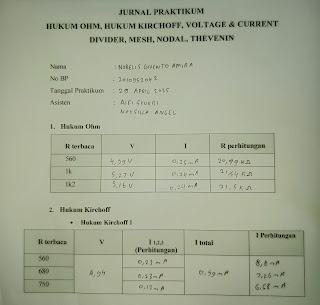

1. Jurnal [Kembali]

2. Prinsip Kerja [Kembali]

1. Hukum Ohm

a. Buatlah rangkaian seperti gambar di bawah

b. Pilih resistor dengan resistansi sesuai dengan kondisi

c. Ukur tegangan dan arus memakai voltmeter dan amperemeter dan catat

pada jurnal percobaan.

2. Hukum Kirchoff

a. Buatlah rangkaian seperti gambar rangkaian di bawah

Gambar 3.5

b. Pilih resistor dengan resistansi sesuai dengan kondisi

c. Ukur tegangan dan arus memakai voltmeter dan amperemeter

dan catat pada jurnal percobaan.

3. Voltage & Current Divider

a. Buatlah rangkaian seperti gambar rangkaian di bawah

Gambar 3.6

b. Pilih resistor dengan resistansi sesuai dengan kondisi

c. Ukur tegangan dan arus memakai voltmeter dan amperemeter

dan catat pada jurnal percobaan.

4. Teorema Mesh

a. Buatlah rangkaian seperti gambar rangkaian di bawah

Gambar 3.7

b. Pilih resistor dengan resistansi sesuai dengan kondisi

c. ukur tegangan dan arus memakai voltmeter dan amperemeter dan

catat pada jurnal percobaan.

5. Nodal

a. Buatlah rangkaian seperti gambar rangkaian di bawah

Gambar 3.8

b. Pilih resistor dengan resistansi sesuai dengan kondisi

c. ukur tegangan dan arus memakai voltmeter dan amperemeter dan

catat pada jurnal percobaan.

6. Teorema Thevenin

a. Buatlah rangkaian seperti gambar rangkaian di bawah

Gambar 3.10

b. Pilih resistor dengan resistansi sesuai dengan kondisi

c. ukur tegangan dan arus memakai voltmeter dan amperemeter dan

catat pada jurnal percobaan.

3. Video Percobaan [Kembali]

Hukum Ohm

Hukum Kirchoff 1

Hukum Kirchoff 2

Voltage Divider

Current Divider

Mesh Analisis

4. Analisa[Kembali]

-Hukum Ohm

1. Bandingkan nilai resistansi terbaca dan perhitungan !

    Jawab:

    Nilai resistansi yang terukur adalah 560 ohm, 1 kilo ohm, dan 1,2 kilo ohm. Sementara itu, hasil perhitungan menunjukkan nilai resistansi sebesar 20,79 kilo ohm, 21,54 kilo ohm, dan 20,64 kilo ohm. Setelah dilakukan perbandingan antara nilai resistansi terukur dan hasil perhitungan, terlihat adanya perbedaan yang sangat signifikan. Hal ini kemungkinan disebabkan oleh kurangnya ketelitian saat praktikum, khususnya dalam membaca hasil pengukuran pada alat ukur.

-Hukum Kirchoff

1. Bandingkan nilai Itotal perhitungan dengan Itotal pengukuran!

    Jawab:

    Diketahui bahwa hasil percobaan menghasilkan arus sebesar 0,59 mA, sedangkan hasil perhitungan menunjukkan arus total sebesar 22,64 mA. Perbedaan yang sangat besar antara kedua nilai ini mengindikasikan adanya ketidaktepatan dalam pelaksanaan praktikum.

2. Bandingkan nilai Vtotal perhitungan dengan Vtotal pengukuran!

    Jawab:

    Dalam praktikum ini, diperoleh nilai daya total sebesar 4,4 MV, sedangkan hasil perhitungan menunjukkan nilai sebesar 33,8 mV. Perbedaan yang sangat mencolok ini kemungkinan besar disebabkan oleh kesalahan praktikan dalam pengambilan serta pengolahan data.

-Voltage & Current Divider

1. Bandingkan nilai Itotal perhitungan dengan Itotal pengukuran!

    Jawab:

      Nilai pada Itotal perhitungan yaitu sebesar 0,63mA sedangkan untuk nilai Itotal pengukurannya yaitu sebesar 5,17mA. Perbandingan antara nilai perhitungan dan nilai pengukurannya sangat besar, hal itu dikarenakan kurangnya ketelitian dari pratikan dalam melakukan pengambilan data.

2. Bandingkan nilai Vtotal perhitungan dengan Vtotal pengukuran!

    Jawab:

 Nilai terukur pada tegangan yaitu sebesar 6,56V sedangkan untuk nilai perhitungannya yaitu 0,21V. Perbandingan antara nilai terukur dan nilai perhitungannya sangat besar sekali, hal itu dikarenakan kurangnya ketelitian dari pratikan dalam melakukan pengambilan data.

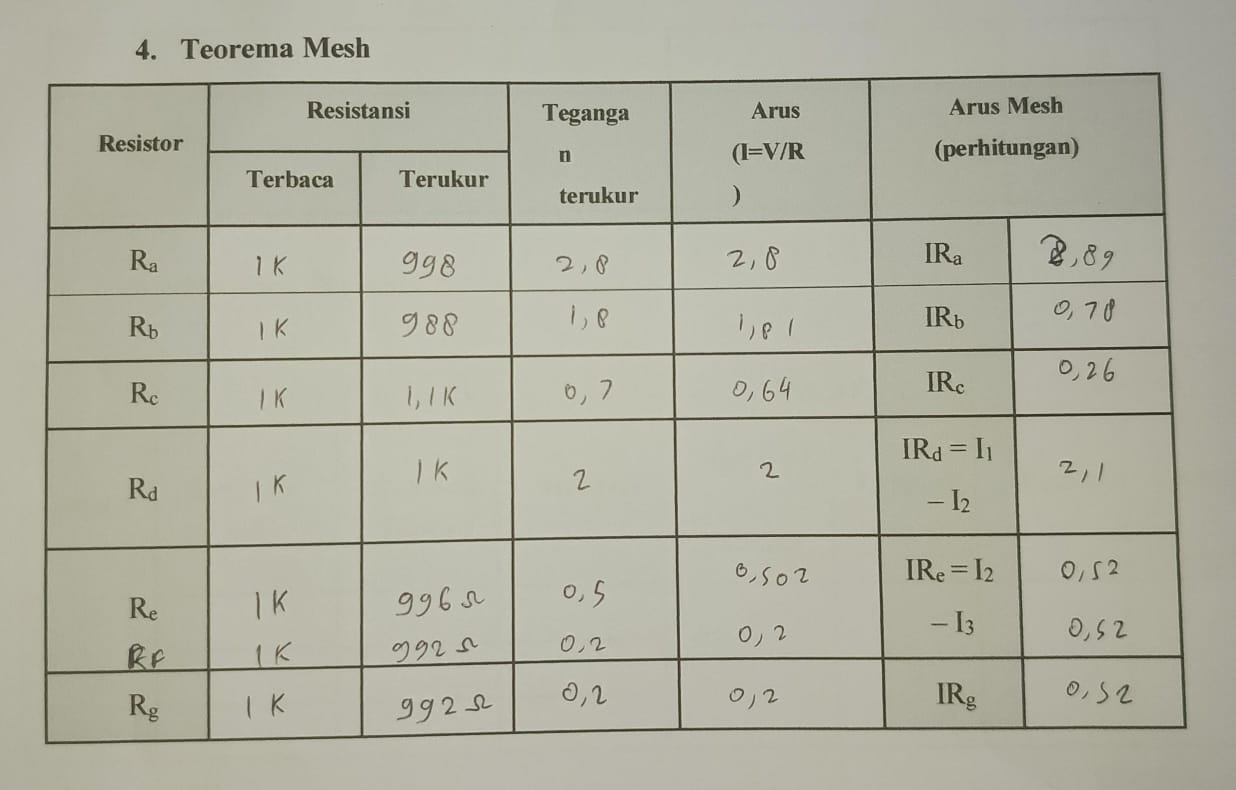

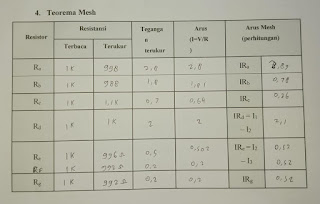

-Mesh

1. Bandingkan nilai resistansi terbaca dengan terukur!

        Jawab:

    Nilai resistansi yang terbaca adalah 1 kilo ohm, sedangkan hasil pengukuran menunjukkan variasi nilai yang sedikit lebih kecil maupun lebih besar dari nilai tersebut. Meskipun terdapat perbedaan, selisih antara nilai-nilai tersebut relatif kecil.

    2..Bandingkan arus terukur dan arus hasil perhitungan!

        Jawab

    Terdapat perbedaan antara nilai arus yang terukur dan hasil perhitungan, yang menunjukkan kemungkinan adanya kesalahan dari praktikan selama pelaksanaan praktikum. Akibatnya, selisih antara keduanya cukup besar sehingga data yang diperoleh menjadi kurang akurat.

5. Download File[Kembali]

Download file LA disini

Download video percobaan hukum ohm disini

Download video percobaan hukum kirchoff 1 disini

Download video percobaan hukum kirchoff 2 disini

Download video percobaan voltage divider disini

Download video percobaan current divider disini

Download video simulasi rangkaian mesh disini

Download video analisa disini
