Fig. 13.22 & Fig. 13.23

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Pendahuluan

2. Tujuan

3. Alat dan Bahan

4. Dasar Teori

5. Percobaan

6. Download File

1. Pendahuluan[Kembali]

Dalam dunia elektronika dan sistem komunikasi, sumber frekuensi yang dapat dikontrol menjadi elemen penting. Salah satu komponen yang memenuhi fungsi ini adalah Voltage Controlled Oscillator (VCO), yaitu sebuah rangkaian yang menghasilkan sinyal osilasi (biasanya gelombang segitiga, sinus, atau kotak) dengan frekuensi yang bergantung pada besarnya tegangan input (bias). VCO digunakan secara luas dalam sistem komunikasi frekuensi radio (RF), modulasi frekuensi, PLL (Phase Locked Loop), serta sistem kendali otomatis. Karena kemampuannya untuk mengubah frekuensi output secara dinamis melalui sinyal kontrol, VCO menjadi komponen vital dalam banyak aplikasi elektronik modern.

2. Tujuan[Kembali]

• Memahami prinsip kerja Voltage Controlled Oscillator.
• Mempelajari pengaruh tegangan input terhadap frekuensi osilasi.
• Menganalisis dan merancang rangkaian VCO menggunakan komponen aktif dan pasif.
• Mengamati bentuk gelombang output VCO melalui simulasi atau pengukuran.

3. Alat dan Bahan[Kembali]

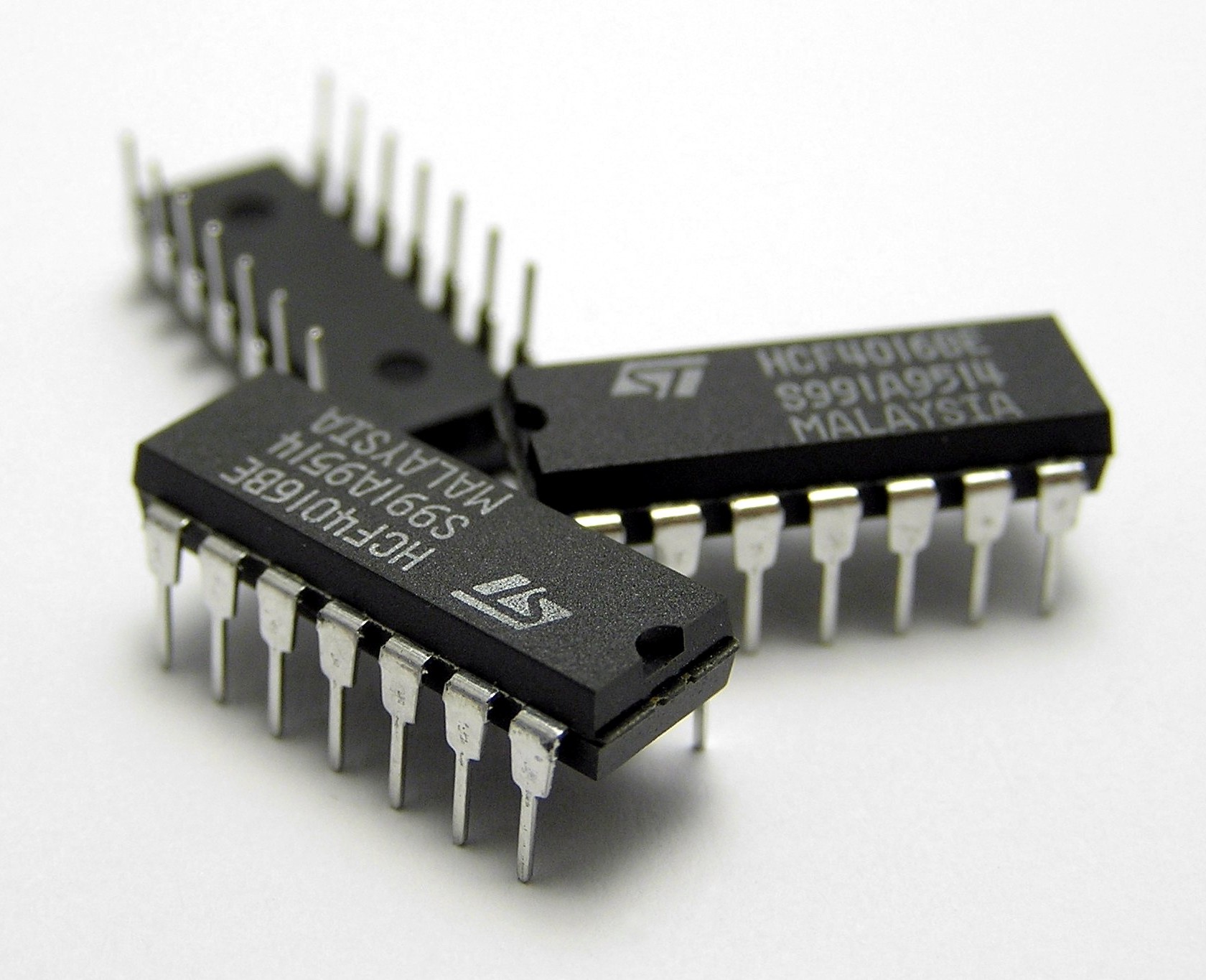

1. IC

IC atau Integrated Circuit adalah komponen elektronik yang terdiri dari rangkaian lengkap yang dibentuk dan dikemas dalam sebuah chip kecil dari bahan semikonduktor, biasanya silikon.

2. Resistor

Resistor adalah sebuah komponen elektronika yang berfungsi sebagai penghambat arus

3.  Kapasitor

Kapasitor atau kondensator ditemukan oleh Michael Faraday (1791-1867) pada hakikatnya adalah suatu alat yang dapat menyimpan energi/muatan listrik di dalam medan listrik. Kemudian Michael Faraday membuat postulat bahwa sebuah kapasitor akan memiliki kapasitansi sebesar 1 farad jika dengan tegangan 1 volt dapat memuat muatan elektron sebanyak 1 coulombs.

Dengan rumus dapat ditulis:

Q=CV

Dengan asumsi:

    Q = muatan elektron dalam C (Coulomb)

    C = nilai kapasitansi dalam F (Farad)

    V = tinggi tegangan dalam V (volt)

4. Ground

Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika

4. Dasar Teori[Kembali]

Voltage Controlled Oscillator (VCO) adalah sebuah osilator yang frekuensi output-nya dapat diatur melalui tegangan input (bias). Umumnya, frekuensi output foutf_{out}fout​ dari sebuah VCO merupakan fungsi dari tegangan kontrol VinV_{in}Vin​, yang dapat dinyatakan secara umum sebagai:

Terdapat berbagai jenis VCO berdasarkan jenis rangkaiannya:

• VCO berbasis IC: Misalnya menggunakan IC 566, yang secara khusus dirancang sebagai osilator terkontrol tegangan dan menghasilkan gelombang segitiga dan kotak.
• VCO berbasis op-amp atau komparator: Menggunakan op-amp, komparator, kapasitor, dan resistor untuk mengisi dan mengosongkan kapasitor sehingga menghasilkan osilasi.
• VCO berbasis transistor atau inverter CMOS: Umumnya digunakan dalam desain digital atau frekuensi tinggi.

5. Percobaan[Kembali]

Rangkaian Fig 13.22

Rangkaian Fig 13.23

6. Download File[Kembali]
